案例介紹

多層復合板生產企業配備了兩臺16層壓機，熱板尺寸3×6尺，生產時需要將多層材料通過熱壓工藝粘合成型。這類工藝的核心在于膠粘劑的充分固化，而固化效果直接取決于熱壓板的溫度控制精度和均勻性。

該企業對溫度控制的主要需求包括三點：一是熱壓板需穩定維持在120℃左右；二是兩臺壓機需共用一套加熱系統以降低能耗；三是要求設備能自動預熱，減少工人等待時間。由于復合板的層間粘合強度和平整度對溫度極為敏感，若熱板溫差過大，易導致成品出現翹曲、鼓泡或膠線不勻等問題。

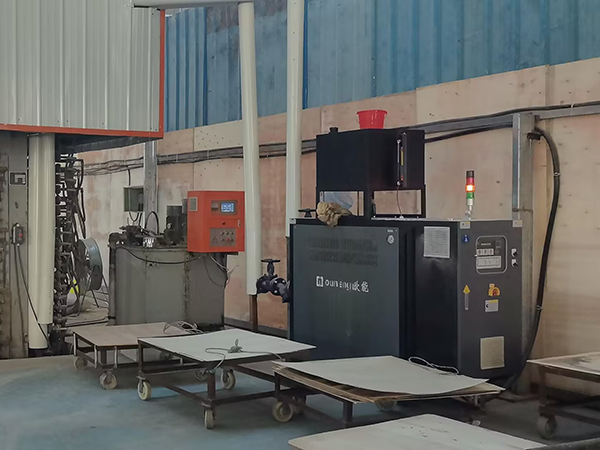

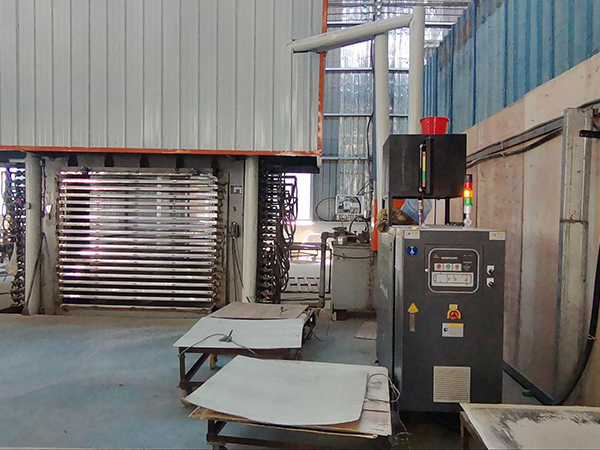

案例現場

多層復合板生產熱壓機電加熱模溫機

選用設備

產品名稱：油式模溫機

機器型號：EUOT

溫控范圍：常溫~300°C

傳熱媒介：導熱油

控溫精度：PID±0.5℃

出力選擇：交流接觸器

加熱功率：96KW（可定制）

案例特點

采用了一臺75KW熱壓機電加熱模溫機，通過導熱油循環同時對兩臺壓機供熱。設備配置了三點關鍵功能：一是采用PID算法將熱板各區域溫差控制在±2℃以內，確保板面受熱均勻；二是增加定時啟動功能，可在生產前自動預熱熱板；三是集成電能計量模塊，便于企業核算單耗成本。

運行數據顯示，模溫機投入使用后，復合板的膠合強度合格率提升約15%，因溫度不均導致的廢品率下降至3%以下。此外，兩臺壓機共享供熱系統的方式，使整體能耗較原獨立加熱方案減少約30%。
